Шесть переговорных под ключ: мультимедиа и видеоконференцсвязь в БЦ класса А
Оснастили офисные этажи бизнес-центра класса А в центре Москвы едиными мультимедиа-комплексами: презентации, видеоконференции на любой платформе и беспроводной шеринг — с управлением одной панелью и полностью скрытой коммутацией.
Что нужно было заказчику
В офисе на трёх этажах — переговорные разного размера: от комнат на четыре человека до зала-трансформера из двух помещений. Совещания и видеоконференции идут каждый день, сотрудники приходят с разными устройствами и работают на разных платформах. Нужна была единая, простая и незаметная система.
Разные форматы залов
От мини-переговорной на 4 человека до зала-трансформера, который объединяет два помещения в одно.
Кросс-платформенность
Zoom, TrueConf, Google Meet, Skype — без привязки к одному сервису и вендору.
BYOD и беспроводной шеринг
Любой ноутбук или телефон выводит контент на экран без проводов и переходников.
Единое управление
Старт встречи и переключение источников — одной панелью, без инструкций и обучения.
Чистый интерьер
Никаких висящих проводов: вся коммутация скрыта под фальшполом и в стенах.
Запас на развитие
Система масштабируется и обновляется — и по оборудованию, и по софту.
Как мы это решаем
В основе — кросс-платформенный неттоп с предустановленным софтом ВКС и беспроводная система шеринга. Один сценарий работает одинаково в зале на 4 человека и в зале-трансформере: пришёл, нажал одну кнопку, начал встречу.

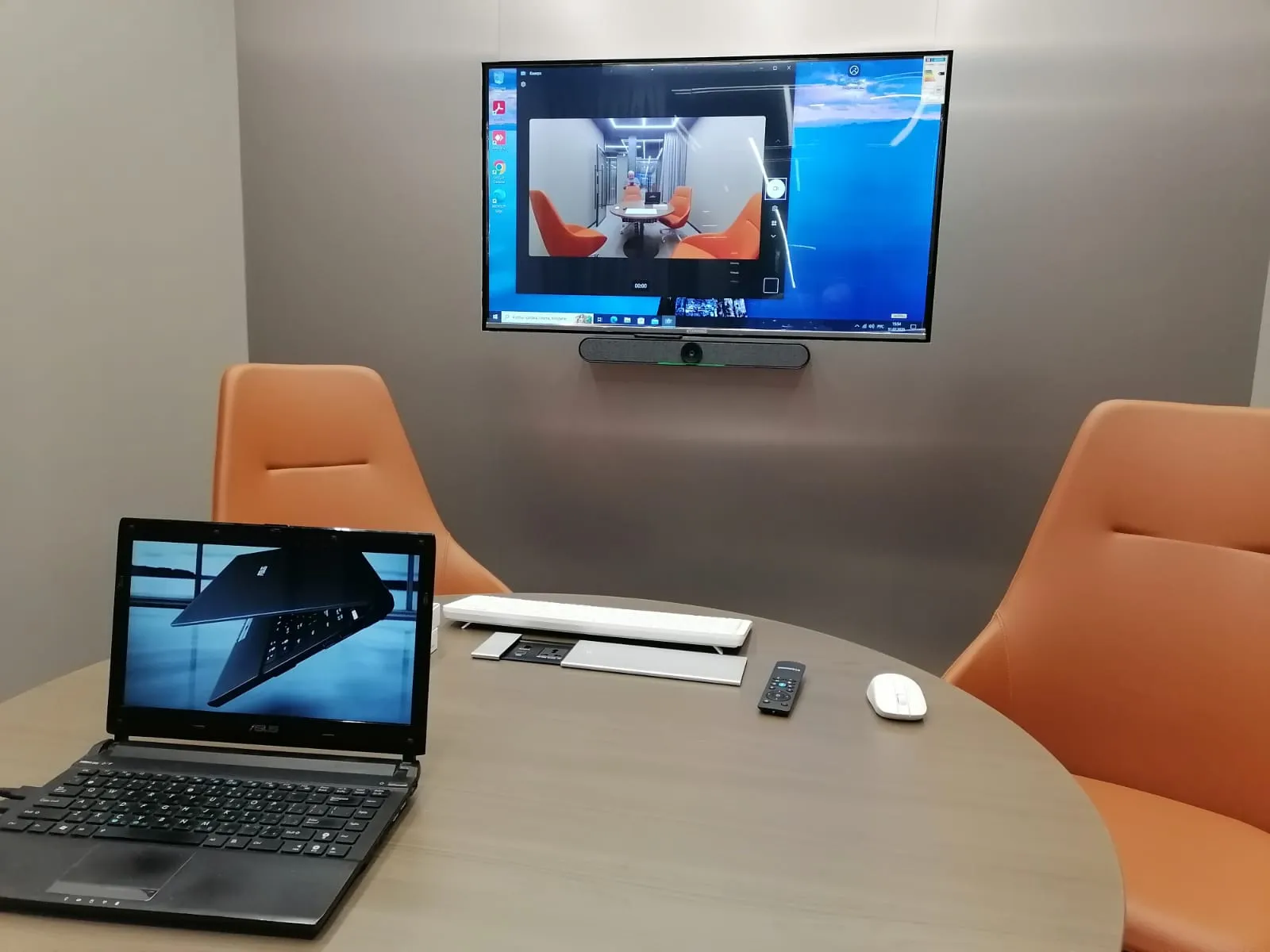

- Беспроводной шеринг (BYOM). Ноутбук или телефон подключается к камере, микрофону, спикерфону и экрану по Wi-Fi/USB — без проводов на столе.
- Кросс-платформенность. На неттопе предустановлены Zoom, TrueConf, Google Meet, Skype — выбираете сервис под конкретную встречу.
- Скрытая инфраструктура. Кабельные трассы — в коробах под фальшполом и в стенах, выводы — в напольных лючках и настольных панелях.
- Единая панель. Управление светом сценария встречи, источниками и громкостью сведено на один интерфейс HDL.
Из чего собран каждый зал — 7 подсистем
Каждая переговорная — это набор согласованных подсистем. Состав зависит от размера зала, но логика и пользовательский сценарий везде одинаковы.
Отображение
Экраны коллективного пользования 58″ и 75″, 4K UHD, 60 Гц. Врезка ТВ в стену по геометрии реальных панелей.
Аудио
Акустика, встроенная в видеобары, и саундбары Canton 2.1 для крупных залов — равномерное звуковое давление и разборчивость речи.
Камеры
PTZ-камеры с 10× оптическим зумом и видеобары 4K — все участники в кадре, широкий угол охвата 120°.
Источники

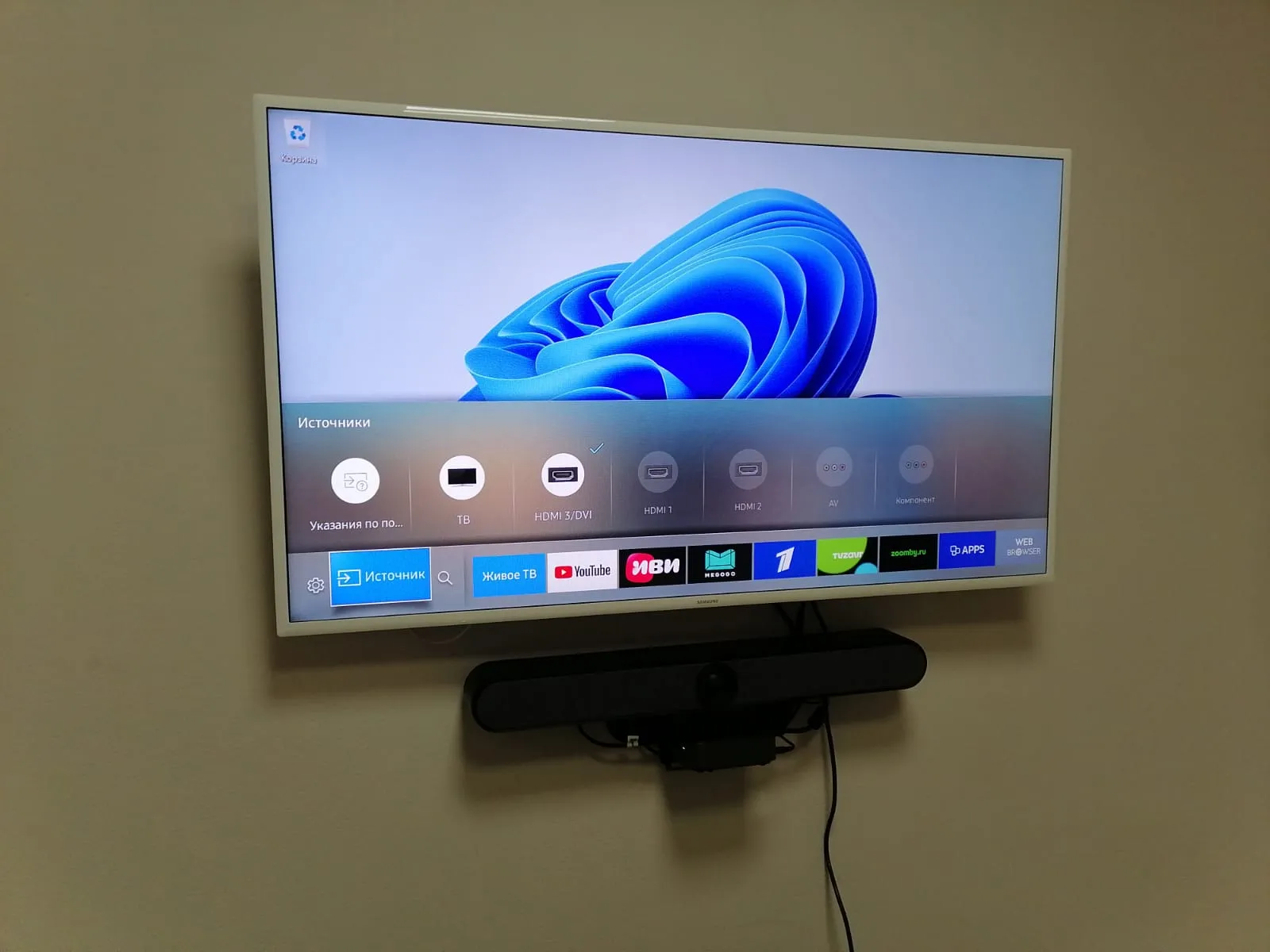

Неттопы Lenovo ThinkCentre Neo (Core i5, Win 11) с предустановленным софтом ВКС — спрятаны под столом.
Беспроводной шеринг
Системы BYOM-2 4K и адаптеры WB-2C/WB-2H — контент с устройства на экран без проводов.
Коммутация
Бесподрывные HDMI-коммутаторы, удлинители HDBaseT (4K до 100 м), сплиттеры, оптика — маршрутизация сигналов без помех.
Управление
Система HDL с программируемым контроллером: один графический интерфейс на всё разнородное оборудование зала.
Три типа залов под разные сценарии
Шесть переговорных свели к трём типовым конфигурациям. Это упростило проект, монтаж и дальнейшее обслуживание — и дало заказчику предсказуемый результат в каждой комнате.

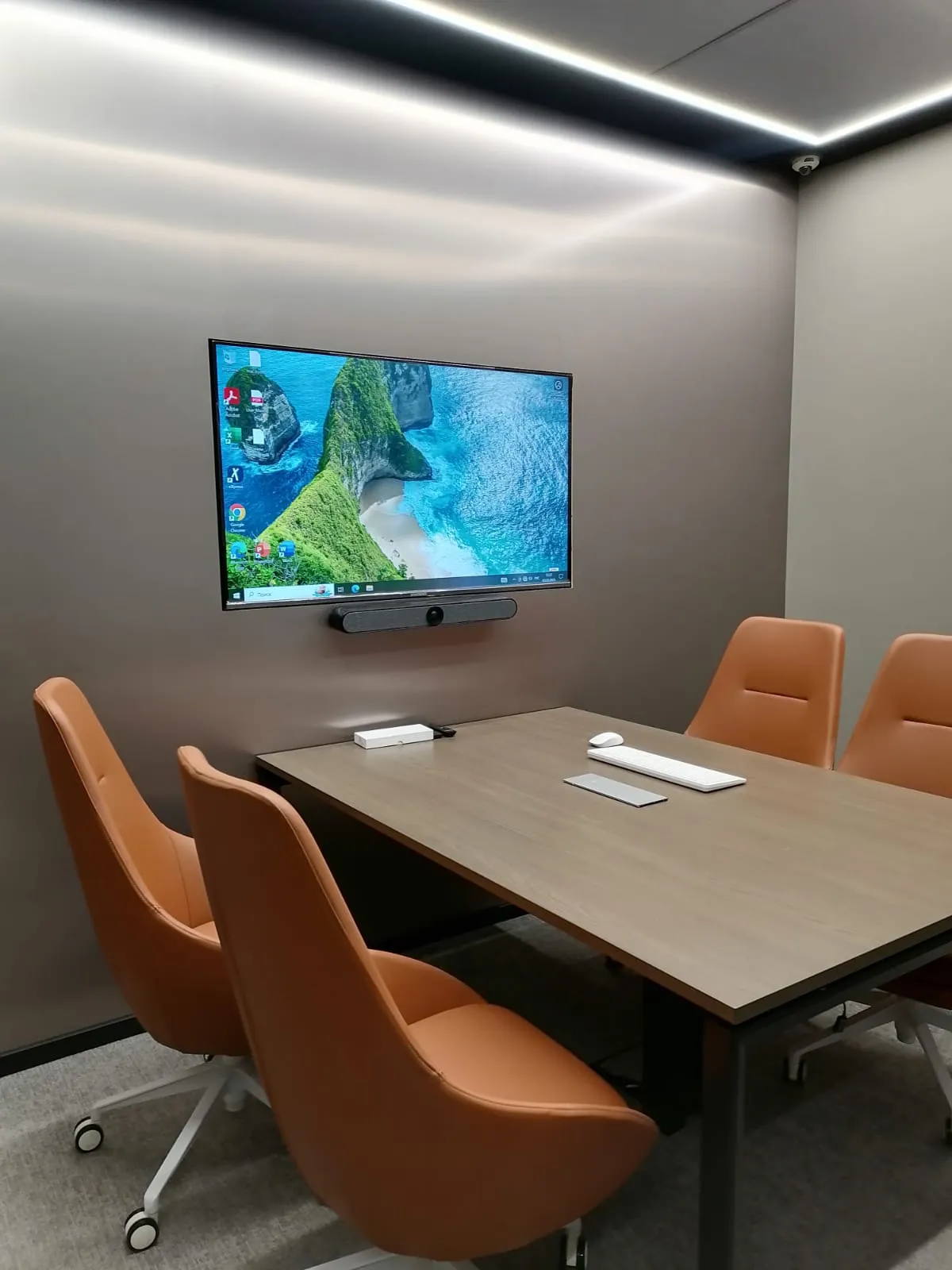

Мини-переговорная
Компактный зал для быстрых встреч и звонков.
- ТВ 4K + видеобар Prestel 4K-A302UH
- Камера, микрофоны и акустика в одном корпусе
- Беспроводной шеринг BYOM-2

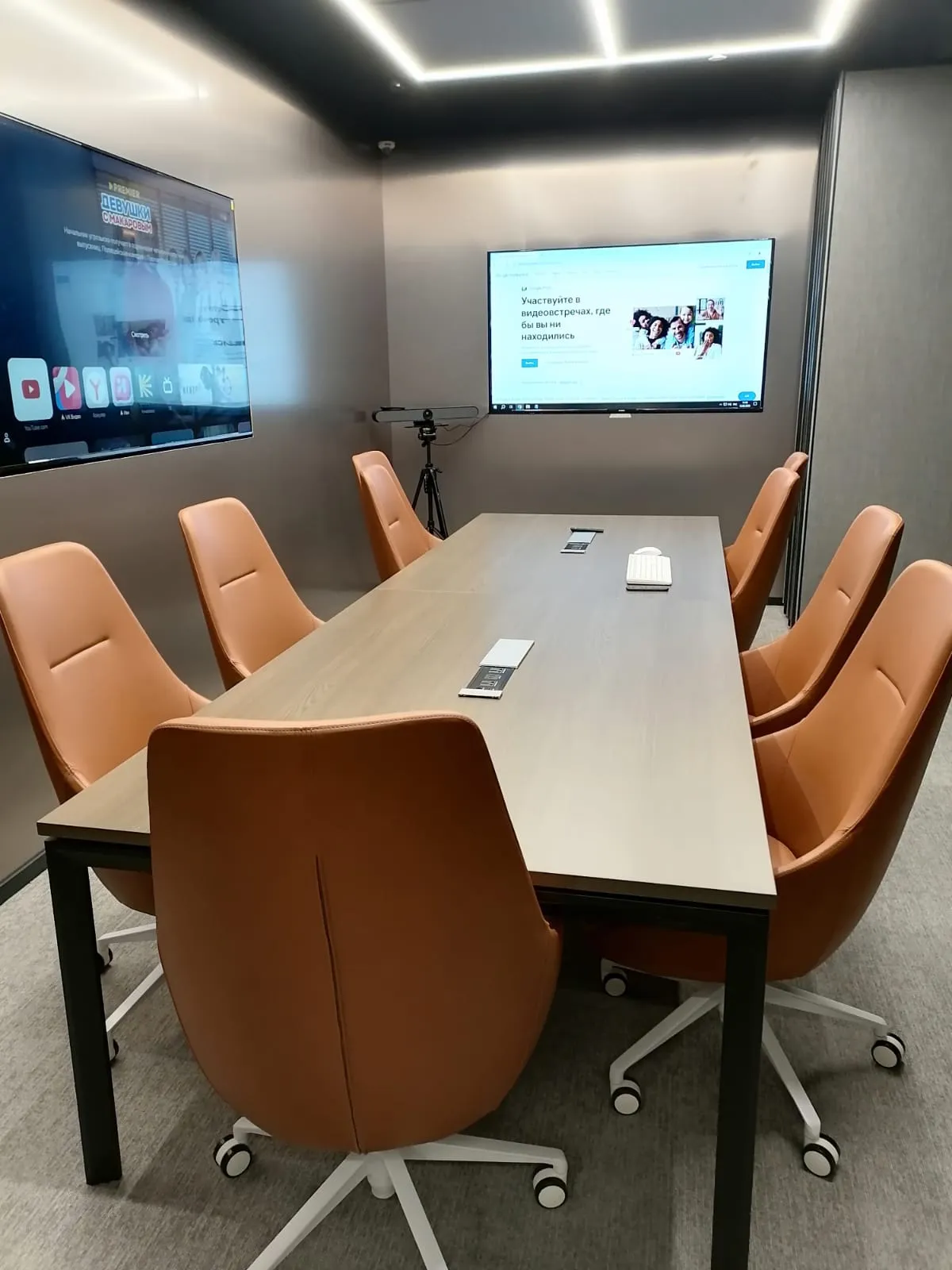

Стандарт
Полноценные совещания и регулярные видеоконференции.
- ТВ 58″/75″ + поворотная PTZ-камера
- Саундбар Canton 2.1 и спикерфон на столе
- Бесподрывный коммутатор с мультивьюером
Зал-трансформер
Два смежных помещения объединяются в один большой зал.
- Несколько PTZ-камер и расширенная коммутация
- Единый сценарий на объединённое пространство
- Спикерфоны с зоной охвата до 5 м
Оборудование комплекса
Подбирали проверенное профессиональное оборудование под задачу, а не под одного вендора. Ниже — ключевые позиции по производителям.

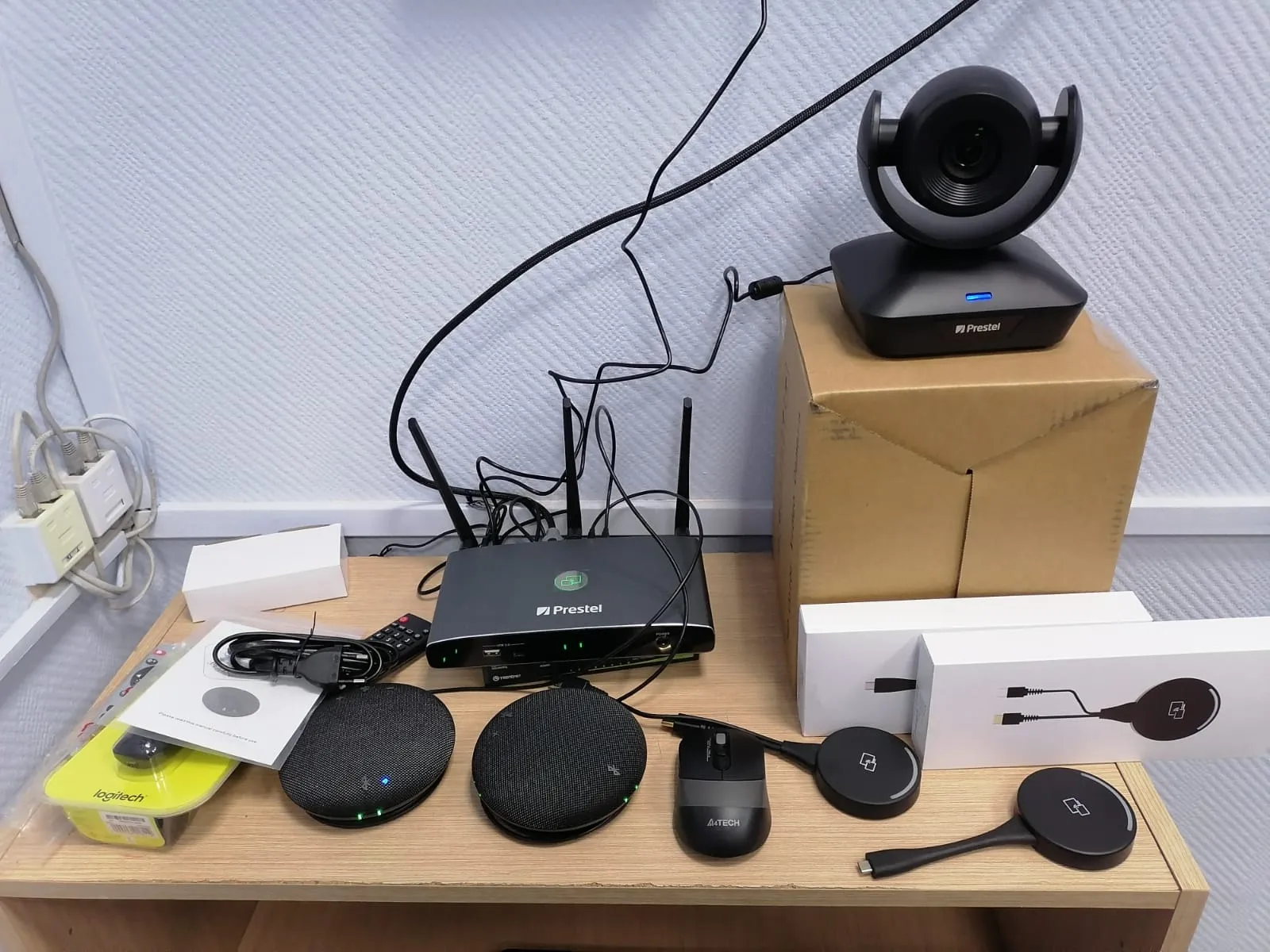

A/V Prestel
- HD-PTZ1HU2 — PTZ-камеры, 10× опт. зум
- 4K-A302UH — видеобары для мини-залов
- BYOM-2 — беспроводная система 4K
- WB-2C / WB-2H — адаптеры шеринга
- SW-4K21MVS — бесподрывный коммутатор
ИСТОЧНИК Lenovo
- ThinkCentre Neo 50q — неттопы
- Intel Core i5, 8 ГБ, 512 ГБ, Win 11
- Предустановлен софт ВКС
- Скрытый монтаж под столом
ЗВУК Canton
- Sound M 2.1 — саундбары 300 Вт
- Под монитор в средних и больших залах
- Равномерное звуковое поле
- Разборчивая речь в режиме ВКС
УПРАВЛЕНИЕ HDL
- Программируемый центральный контроллер
- Единая панель на весь зал
- Графический интерфейс под объект
- Одна кнопка — один сценарий встречи
КОММУТАЦИЯ Lideo
- SW21A2-8K — коммутаторы HDMI 2.1
- SP12A-8K — сплиттеры с деэмбедированием
- SPC-41U — беспроводные спикерфоны
- HDCP 2.3, поддержка 8K
ТРАССЫ AVE · Tasker
- HDEX 100 HDBaseT — удлинители 4K до 100 м
- Кабельные комплекты USB / HDMI / UTP
- Оптика для магистральных линий
- Разъёмы, переходники, адаптеры
От обследования до приёмки
Проектирование закрываем сами, оборудование везём по согласованной спецификации, монтаж — своими бригадами.
Обследование и замеры
Прошли все этажи и залы, сняли геометрию стен под врезку ТВ 58″ и 75″, зафиксировали реальные панели и закладные.
Проектирование
Эскизный проект: планы залов, электрические принципиальные схемы, спецификация оборудования и кабельного хозяйства.
Согласование
Состав и количество оборудования утвердили совместно с заказчиком на этапе предпроектного обследования.
Поставка
Привезли оборудование по согласованной спецификации — комплектами по типам залов.
Монтаж
Проложили скрытые трассы под фальшполом и в стенах, врезали ТВ в стены, установили напольные коммутационные лючки.
Пусконаладка и приёмка
Провели тестовые испытания комплекса, подписали акт и обучили персонал заказчика работе с системой.
Коммутация, которой не видно

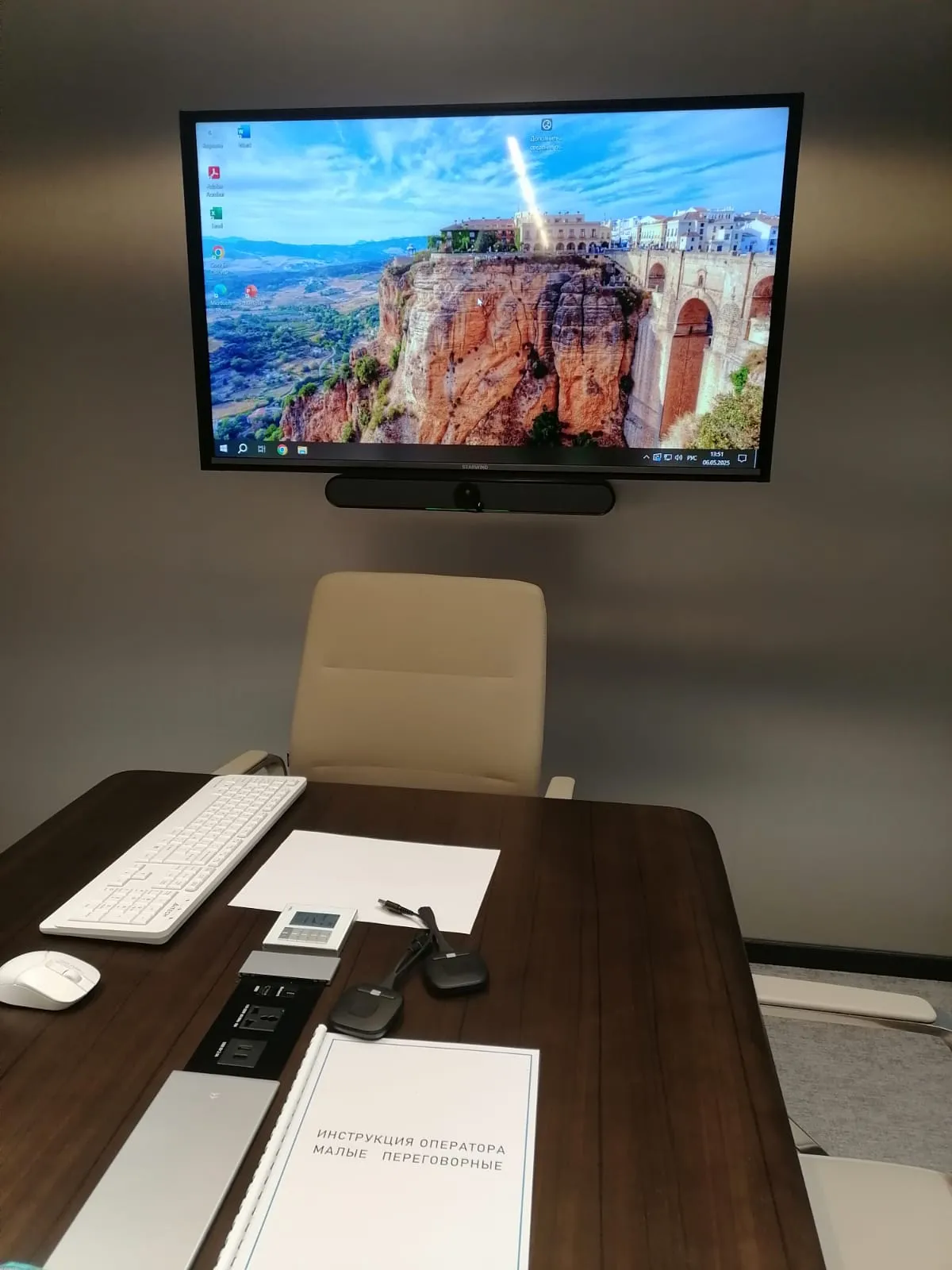

Главное требование заказчика — чистый интерьер. Поэтому всю «начинку» спрятали: на столе у пользователя остаются только экран, спикерфон и беспроводной интерфейс.
- Короба под фальшполом и в стенах. Слаботочные A/V-кабели — в лотке и гофре, электропитание — в трубах, по периметру помещения.
- Экранированный кабель и оптика. FTP-кабель не чувствителен к электромагнитным помехам; магистрали — на оптике.
- HDBaseT до 100 м. Передача 4K-видео по витой паре без помех — оборудование можно вынести из зала.

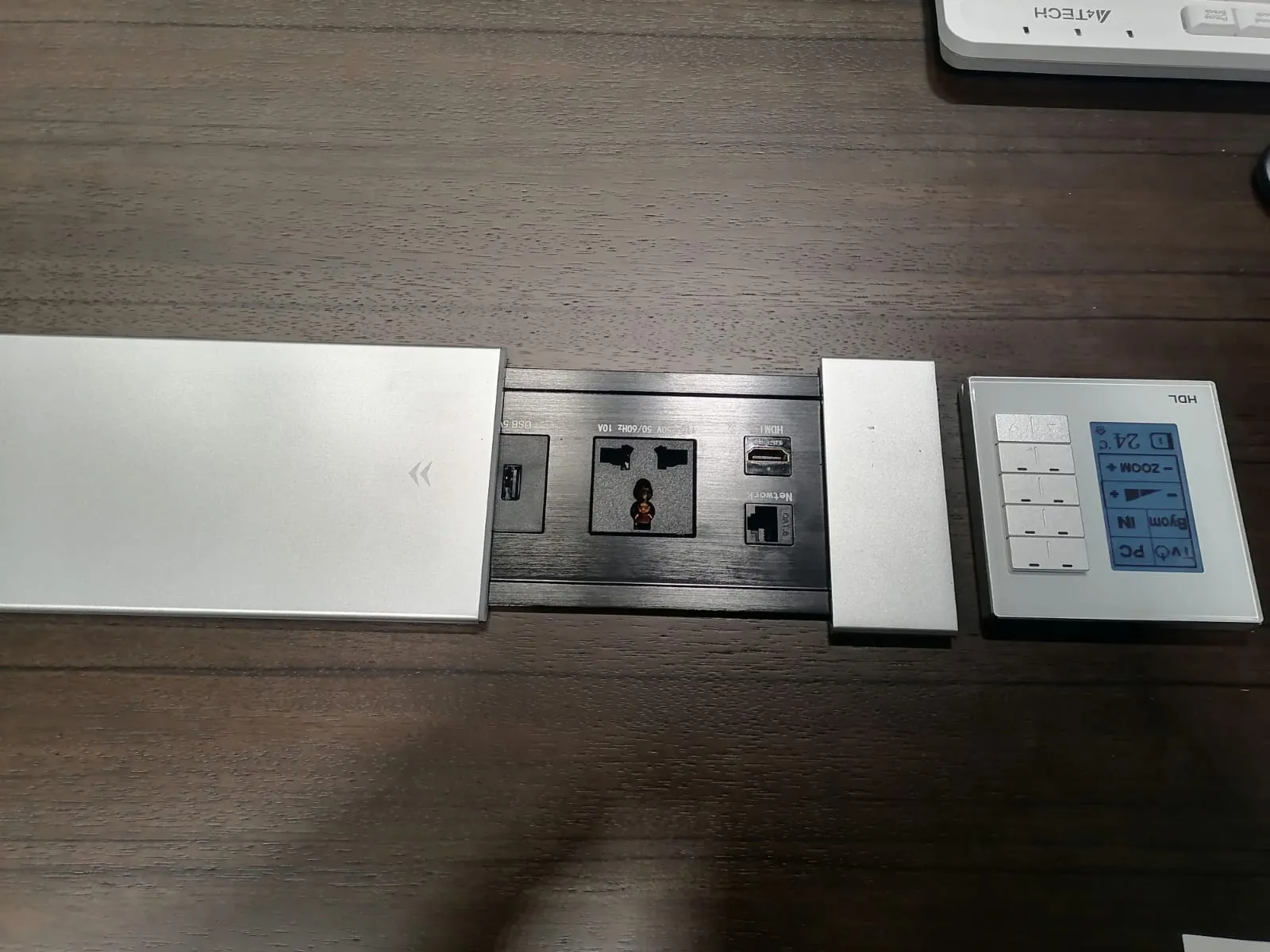

- Напольные лючки и панели. Точки стыковки — фиксированные разъёмные интерфейсы, промаркированы по комнате, месту и порту.

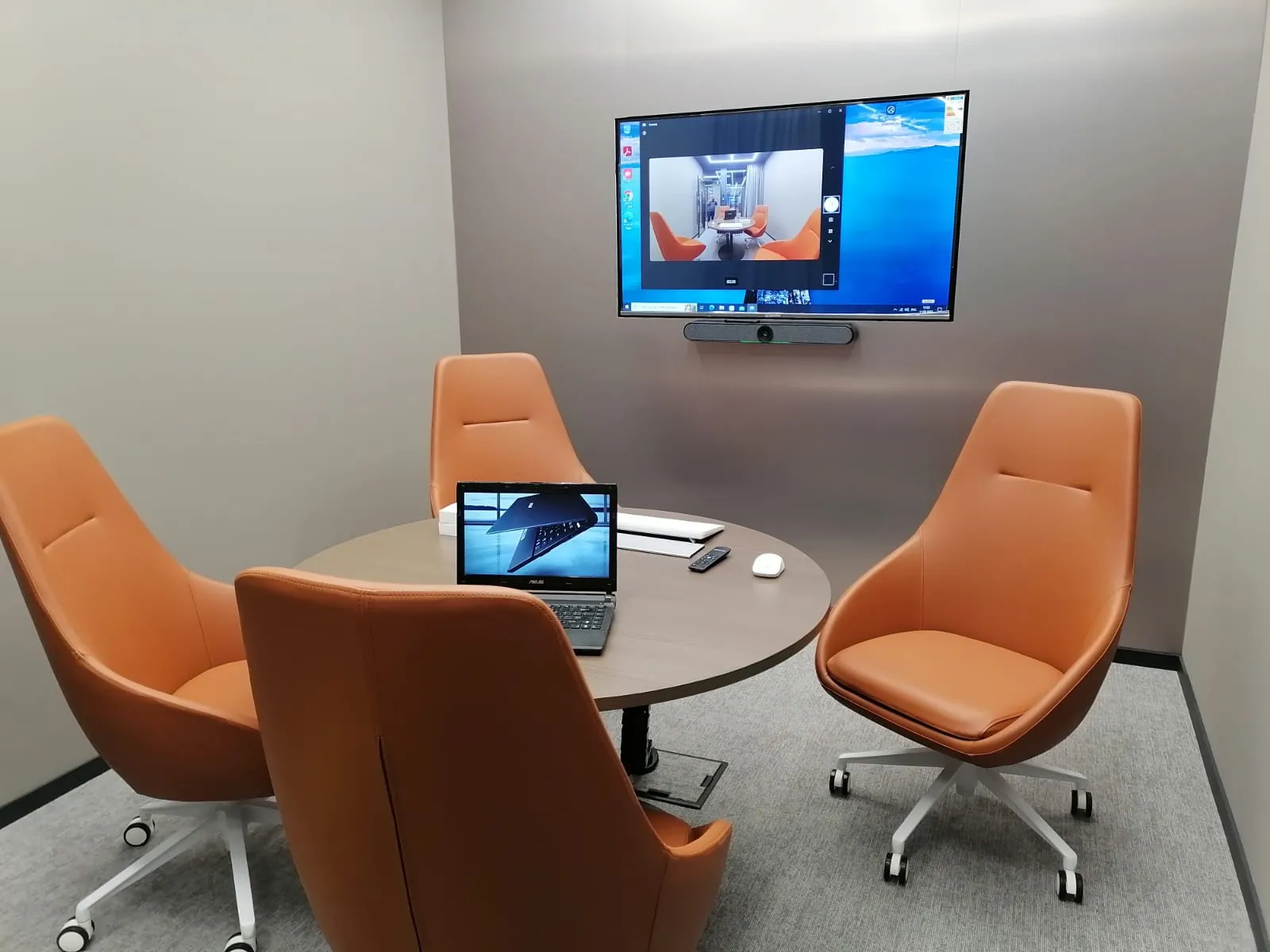

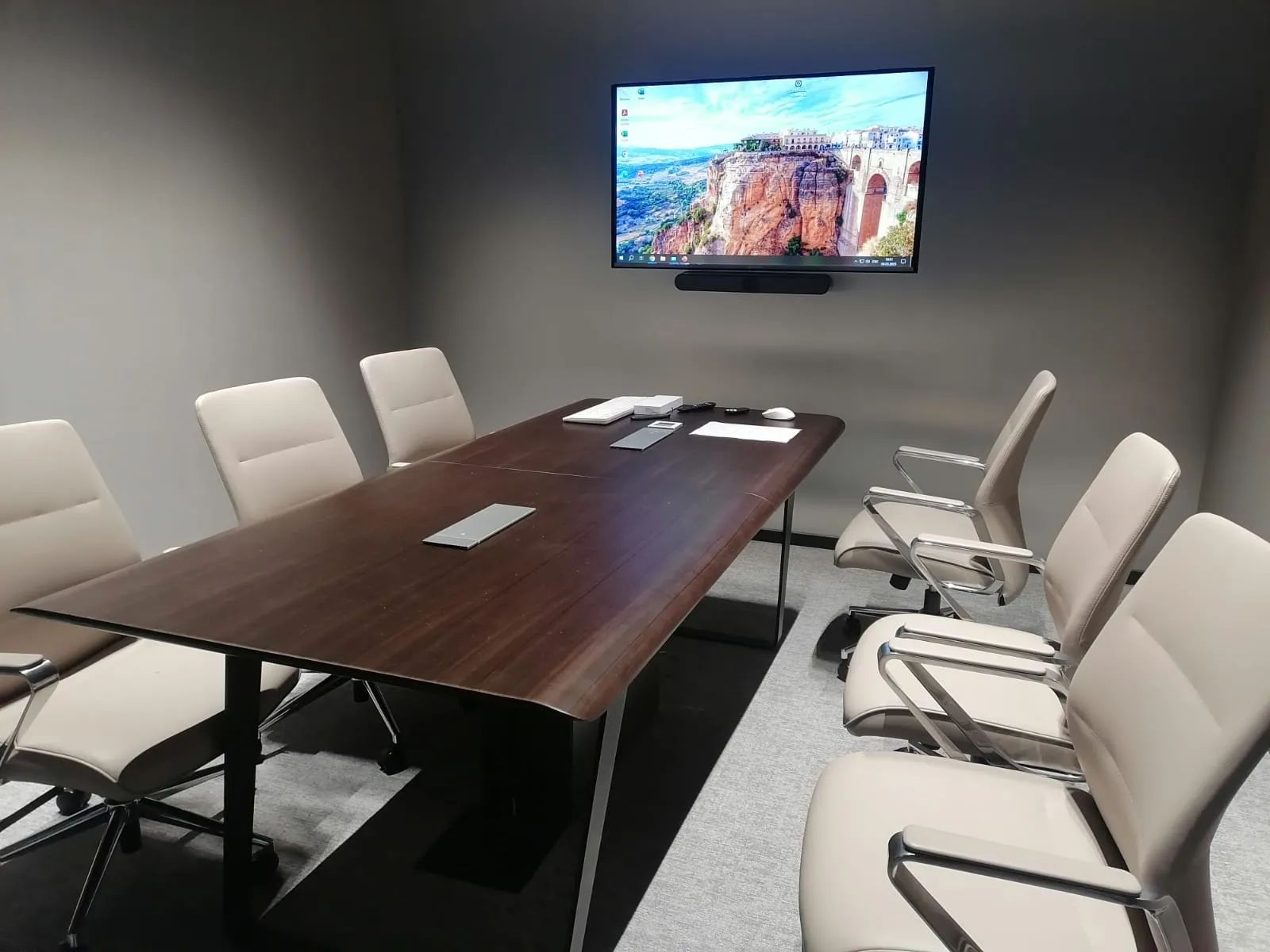

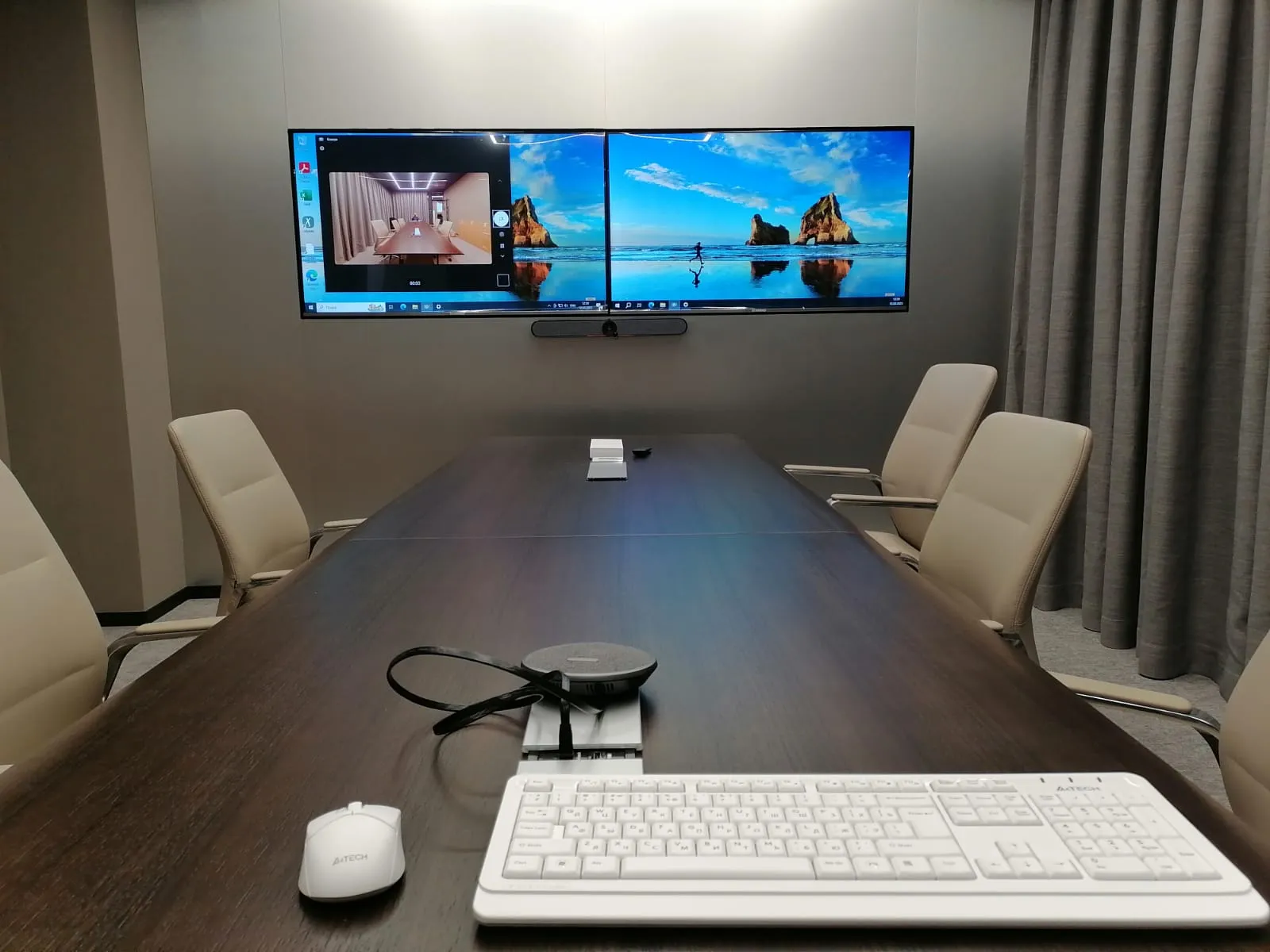

Как это выглядит вживую
Готовые переговорные после монтажа и пусконаладки.
Что получил заказчик
- Любая встреча начинается одинаково в любом зале — пришёл, нажал кнопку, подключился.
- Видеоконференция на любой платформе и беспроводной вывод с личного устройства.
- Чистый интерьер без проводов — вся коммутация скрыта и промаркирована.
- Система с запасом на развитие: оборудование и софт можно наращивать.
